Tipo AC... WS

Trasmissioni lungo scorrimento Scarica la scheda PDF

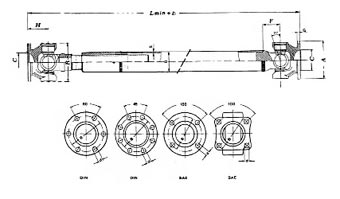

AC 92WS

ac92ws
Mt Max ( Nm ) Crocere
T x Z		 E Ø D x S M R Profilo Innesto
Nylon coated
2700 30,2 x 92 130 60 x 2,5 60 107 40 x 35 x 14
FLANGE A B C G F N° D H ß L Min
Ø = 60
DIN 100 100 84,5 57 8 3,2 6 8,5 58 35° 476
DIN 120 120 101,5 75 8 3 8 10,5 59 35° 478

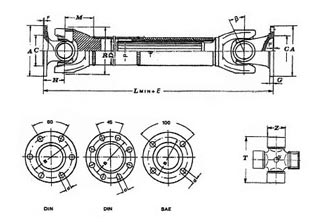

AC 767WS

ac767ws
Mt Max ( Nm ) Crocere
T x Z		 E Ø
D x S		 M R Profilo Innesto
Nylon coated
2500 30,2 x 81,8 110 60 x 2,5 55,5 98 40 x 35 x 14
FLANGE A B C G F N° D H ß Max L Min
Ø = 60
SAE 60,32 96,8 79,37 60,32 8 1,6 4 10,25 58 35° 426
SAE 69 116 95,25 69,85 8 1,3 4 12,25 58 35° 426
DIN 100 100 84,5 57 8 3,2 6 8,5 58 35° 426
DIN 120 120 101,5 75 8 3 8 10,5 58 35° 426
